JEL反射式Mapping Sensor介紹

Sensor基本原理

反射式感測器是一種利用光學反射原理進行位置、距離或物體偵測的感測器，分為光源發射端與光源接收端。其核心概念為：
發射光 → 物體反射 → 接收光 → 解析位置或強度變化。
以此作為判讀晶圓有無與異常檢知依據。

使用廠牌型號

廠牌：主要使用Nordson
Sensor型號：EX-43Q

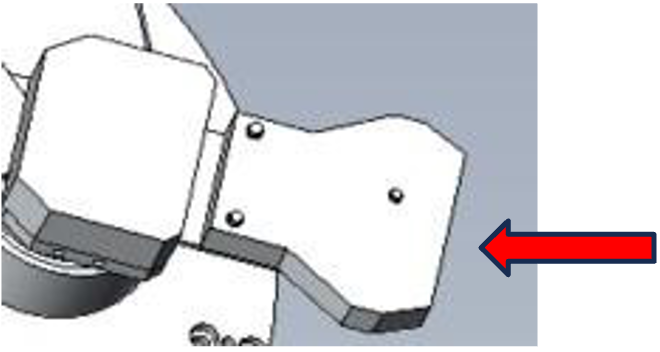

安裝方式

以固定支架安裝於Wrist-block上


JEL適用機型

適用於S系列，M系列，L系列，G系列等


優點

1. 安裝空間較小
2. 可在角度距離受限空間使用



缺點

1. 容易受環境光影響
2. 反射材質差異會影響準確度
3. 玻璃、鏡面、黑色物體可能造成誤差
4. 距離太遠則反射強度不足
5. 相較對照式費用較高



結論

主要用在空間不足與角度距離受到限制時作為Mapping手段，相較於對照式的穩定性、準確性、抗干擾性仍然是不足，但可用在空間距離與檢測角度等限制下使用
如使用配置上有任何問題請與弊司聯絡商談。
