高階半導體搬運模組：ESD 工程塑膠選型策略與實務挑戰

ESD PEEK、Semitron、PTFE技術比較與實務應用

在半導體無塵室設備中，晶圓搬運模組需同時滿足高精度、低污染與靜電控制（ESD）三大要求。其中，材料選擇直接影響設備穩定性、良率與產品可靠性。
針對三種常見 ESD 材料進行特性比較與應用分析：

1. ESD PEEK
2. Semitron ESD 系列 ( Semitron 防靜電工程塑膠)

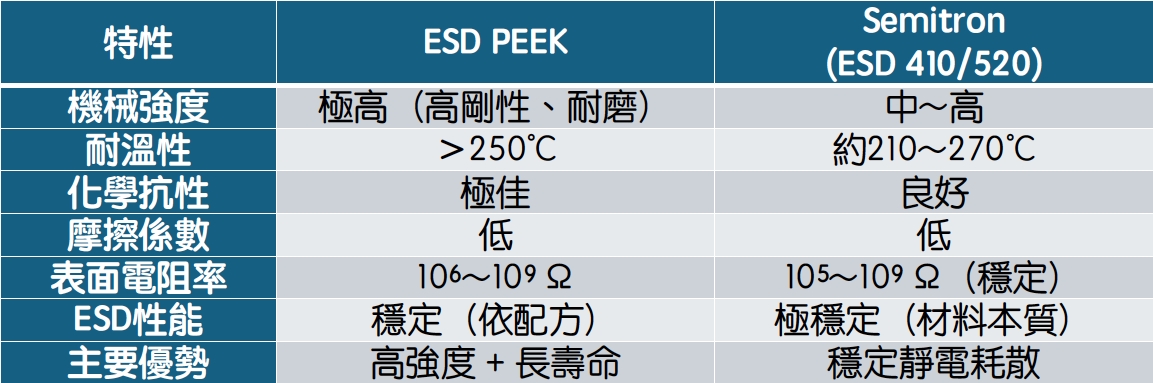

ESD材料特性比較

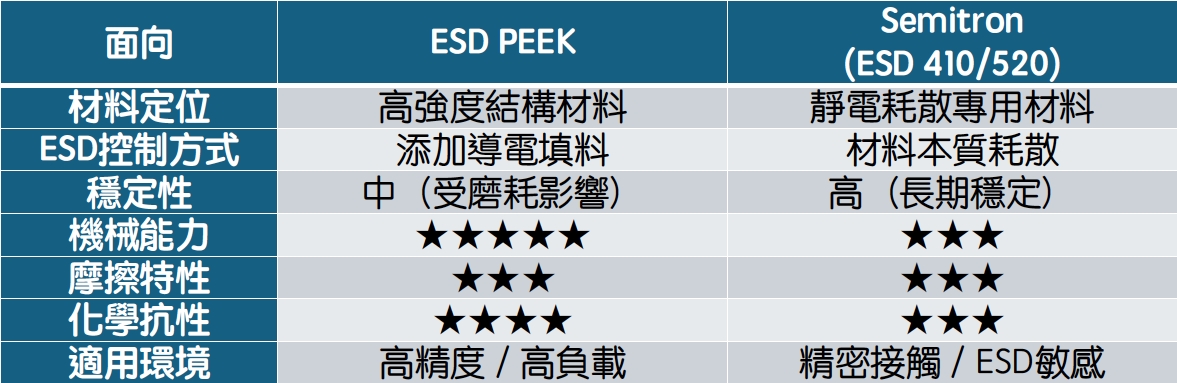

材料應用差異解析



選型建議

在晶圓搬運模組設計中，可依需求快速判斷：

1. 高剛性 / 高精度 / 長壽命 → 選擇 ESD PEEK
2. 穩定ESD控制 / 低Particle → 選擇 Semitron（ESD 410/520）



關鍵設計考量

除了材料本身特性，實務上還需注意：

• 製程環境影響
  溫度循環 → 材料熱膨脹 ；濕度 → 靜電影響 ；化學藥液 → 材料劣化

• ESD coating 製程風險
  鋁合金（Al）結構件在進行 ESD 塗層製程時，需嚴格控管烘烤溫度與熱循環條件。
  不當的熱處理可能引發材料內部殘餘應力釋放（Stress Relief），導致結構產生微變形。
  進一步將影響 Robot 的對位精度（Alignment）與晶圓取放的重複精度（Repeatability），造成整體搬運穩定性下降。

• 機構設計搭配
  接地設計（Grounding）；接觸面積控制（減少摩擦帶電）；表面粗糙度（避免 Particle）



結論

在半導體晶圓搬運系統中，ESD材料並非單一最佳解，而是依應用場景做最適化組合：

1. 結構件 → ESD PEEK
2. 精密接觸件 →Semitron（ESD 410/520）

★真正的關鍵不只是材料，而是「材料 + 結構 + 製程條件」的整體設計。


常見ESD相關失效模式（Failure Mode）

在晶圓搬運模組設計中，可依需求快速判斷：

• Wafer 吸附（Electrostatic Attraction）
  → 導致取放失敗
• Mapping 誤判
  → 靜電干擾光學 Sensor，造成 wafer 存在判定錯誤
• ESD Damage（潛在損傷）
  → 對先進製程晶片造成不可逆破壞
• Particle 增加
  → 靜電吸附微粒，影響良率
