ハイエンド半導体搬送モジュール：ESDエンジニアリングプラスチックの選定戦略と実務上の課題

ESD PEEK、Semitron、PTFEの技術比較と実務応用

半導体クリーンルーム設備において、ウェーハ搬送モジュールは高精度、低発塵、静電気（ESD）制御という3つの主要な要求を同時に満たす必要があります。中でも、材料の選定は設備の安定性、歩留まり、製品の信頼性に直接影響を与えます。
3種類の一般的なESD材料の特性比較と応用分析を行います：

1. ESD PEEK
2. Semitron ESDシリーズ（Semitron帯電防止エンジニアリングプラスチック）

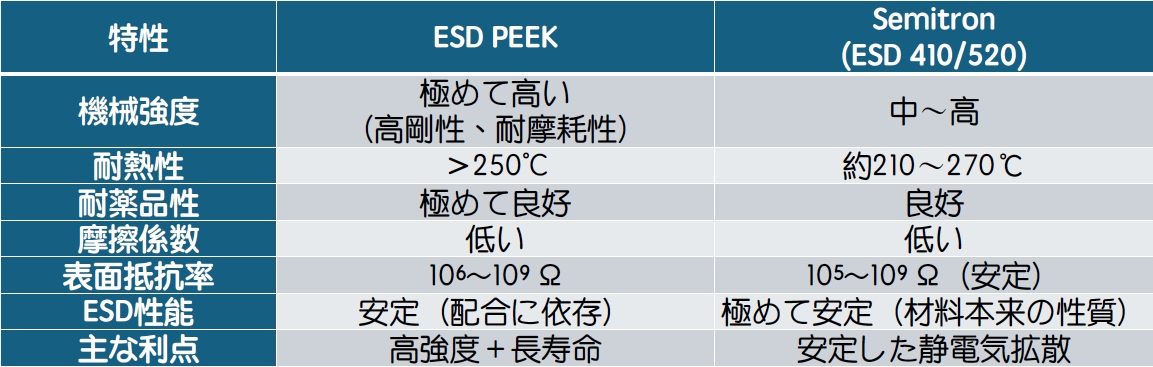

ESD材料の特性比較

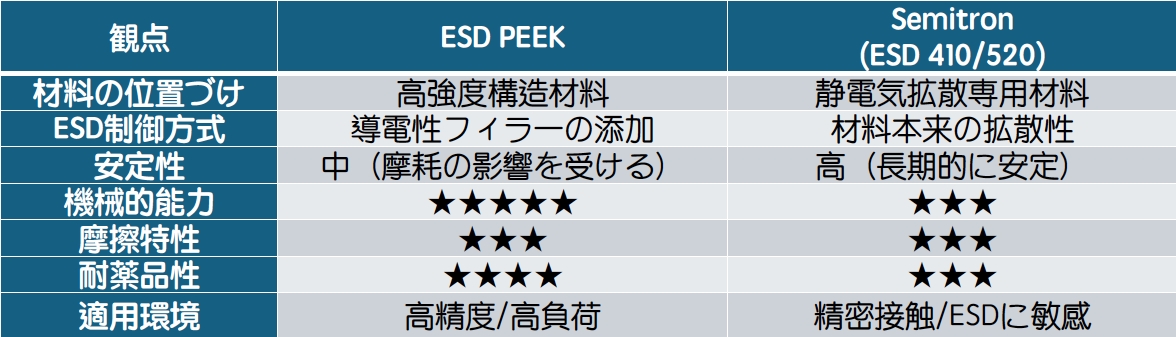

材料の応用差異分析



選定の推奨事項

ウェーハ搬送モジュールの設計において、要件に基づいて迅速に判断できます：

1. 高剛性/高精度/長寿命 → ESD PEEK を選択
2. 安定したESD制御/低Particle → Semitron (ESD 410/520) を選択



重要な設計上の考慮事項

材料本来の特性に加えて、実務上では以下の点に注意する必要があります：

• プロセス環境の影響
  温度サイクル → 材料の熱膨張、湿度 → 静電気への影響、薬液 → 材料の劣化

• ESDコーティングプロセスのリスク
  アルミニウム合金（AL）構造部品にESDコーティングプロセスを行う際、ベーキング温度と熱サイクル条件を厳密に管理する必要があります。
  不適切な熱処理は、材料内部の残留応力の解放（Stress Relief）を引き起こし、構造の微細な変形を招く可能性があります。
  これにより、ロボットの位置合わせ精度（Alignment）とウェーハのピック＆プレースの繰り返し精度（Repeatability）に影響が及び、全体的な搬送の安定性が低下します。

• 機構設計との組み合わせ
  接地（グラウンディング）設計、接触面積の制御（摩擦帯電の低減）、表面粗さ（Particleの回避）



結論

半導体ウェーハ搬送システムにおいて、最適なESD材料は単一ではなく、応用シナリオに応じた最適化された組み合わせとなります：

1. 構造部品 → ESD PEEK
2. 精密接触部品 → Semitron (ESD 410/520)

★真の鍵は材料だけでなく、「材料＋構造＋プロセス条件」の全体設計にあります。


一般的なESD関連の故障モード (Failure Mode)

• Wafer吸着 (Electrostatic Attraction)
  → ピック＆プレースの失敗につながる
• Mapping誤判定
  → 静電気が光学センサーに干渉し、ウェーハの有無判定にエラーが生じる
• ESD Damage (潜在的損傷)
  → 先端プロセスチップに不可逆的な破壊をもたらす
• Particle増加
  → 静電気による微粒子の吸着、歩留まりへの影響
